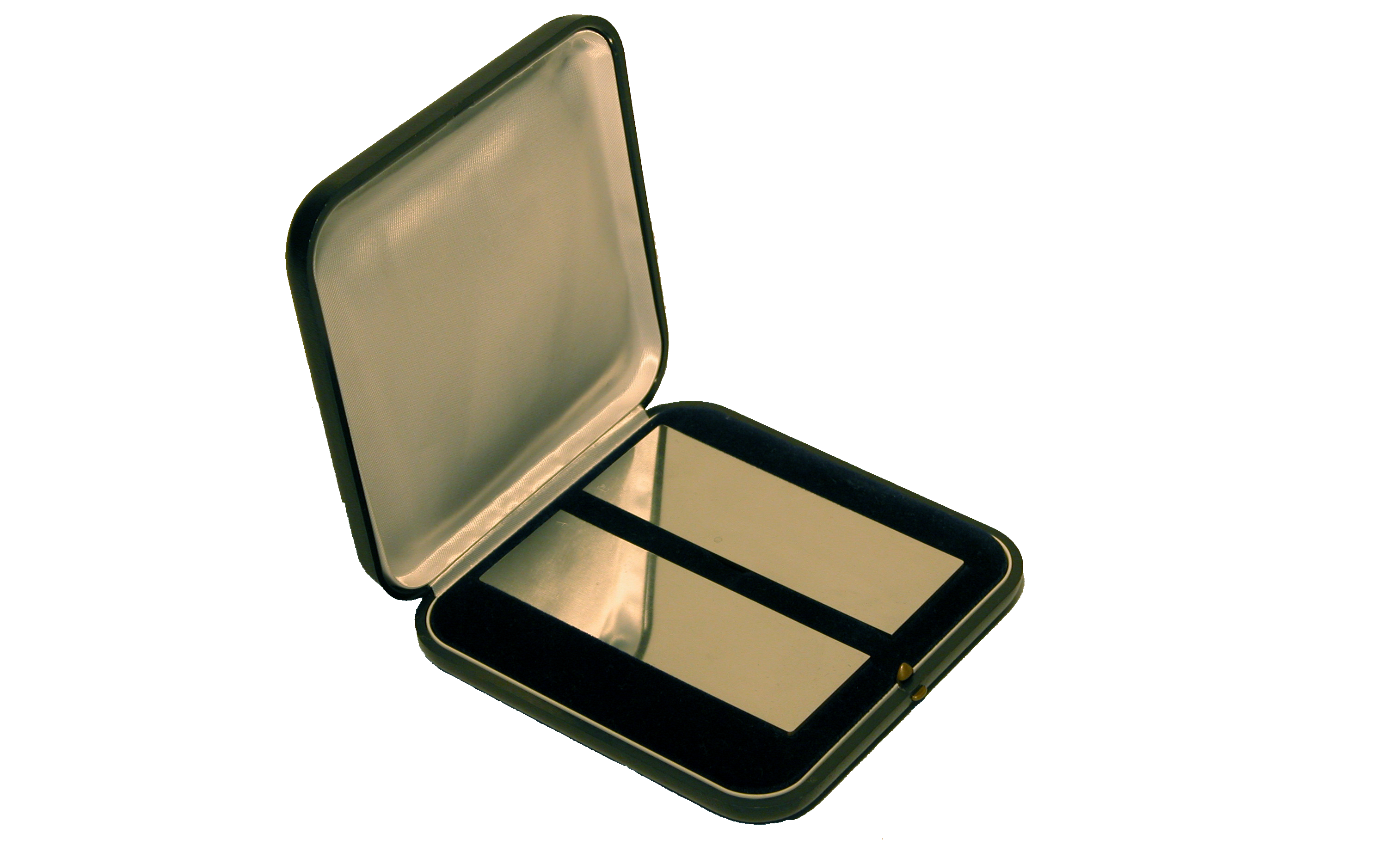

Dve mosadzné doštičky potiahnuté 10, 20, 30 alebo 50 µm tenkou nikel-chrómovou vrstvou (rovnako ako referenčný blok č. 1). Hĺbka trhliny je definovaná hrúbkou nikel-chrómovej vrstvy. Priečne trhliny sú vyrábané prostredníctvom rozťahovania dosiek v pozdĺžnom smere.

Vzťah šírka trhliny : hĺbka trhliny je približne 1 : 20 pre každú trhlinu



Aplikácia

1. 10 µm, 20 µm a 30 µm dosky pre stanovenie citlivosti fluorescenčných penetračných systémov

2. 30 µm a 50 µm dosky pre stanovenie citlivosti farebného kontrastu penetračných systémov

3. Dvojica dosiek umožňuje priame porovnanie dvoch rôznych testovacích médií



Technické údaje

Platne                                                         4

Rozmery každej dosky                                  35 x 100 x 2 mm

Vzťah šírka trhliny : hĺbka trhliny                   1 : 20

Hrúbka nikel-chrómových vrstiev                   10 µm

                                                                 20 µm

                                                                 30 µm

                                                                 50 µm



Rozsah dodávky

Mierka vrátane certifikátu
