Navrhnuté v duchu API RP-2X, tieto vzorky ponúkajú technikovi pokročilý tréning v detekcii a triedení UT chýb v jedinečných konfiguráciách. Táto sada je skvelým nástrojom na vykonávanie praktických skúšok, ako aj prípravou technikov na typické skúšky v priemysle.



  • Materiál:
  • Doska z A36 uhlíkovej ocele (ASTM)
  • Rúrka z A106B uhlíkovej ocele (ASTM)

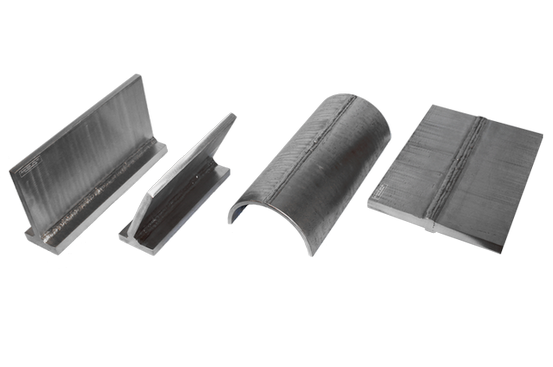

  • Celkom 4 vzorky
  • 90° "T" spojenie, 19,05 mm T x 406,40 mm (dĺžka zvaru) x 101,60 mm (nosič) x ~203,20 mm (podpera)
  • 60° diagonálne pripojenie "Y", 19,05 mm T x 304,80 mm (dĺžka zvaru) x 101,60 mm (nosič) x ~203,20 mm (podpera)
  • Simulovaná spojka na rúry 25,40 mm T x 457,20 mm (dĺžka zvaru) x ~ 304,80 mm (~152,40 mm na obidvoch stranách stredovej osi zvaru) s 6,35 mm x 25,40 mm
  • Pozdĺžne vedenie rúrky 203,20 mm segment Sch60 (10,31 mm) x 457,20 mm x ~180° (~152,40 mm po obidvoch stranách pozdĺžnej stredovej osi zvaru)
  • Chyby:
  • Celkom 11 chýb
  • Chyby sú náhodne umiestnené ~2-4 chyby na jednu vzorku
  • Chyba návrhu a výrobného zámeru je, aby všetky chyby boli odmietnuteľné podľa kritérií akceptácie API RP-2X Level C.
  • Akceptovateľnosť chýb musí byť určená koncovým užívateľom a nebude určená ultrazvukom počas výroby alebo po výrobe.
  • Hmotnosť: ~77,11 kg
  • Dokumentácia zahŕňa: certifikát o zhode, CAD výkresy vyhotovenia, "prázdne" CAD skúšobné výkresy, správa o kontrole UT (podľa štandardu FlawTech # FT-10-1 úroveň A) a osvedčenia o meracích a skúšobných zariadeniach
